某某应急管理中心消防，火灾智能控制

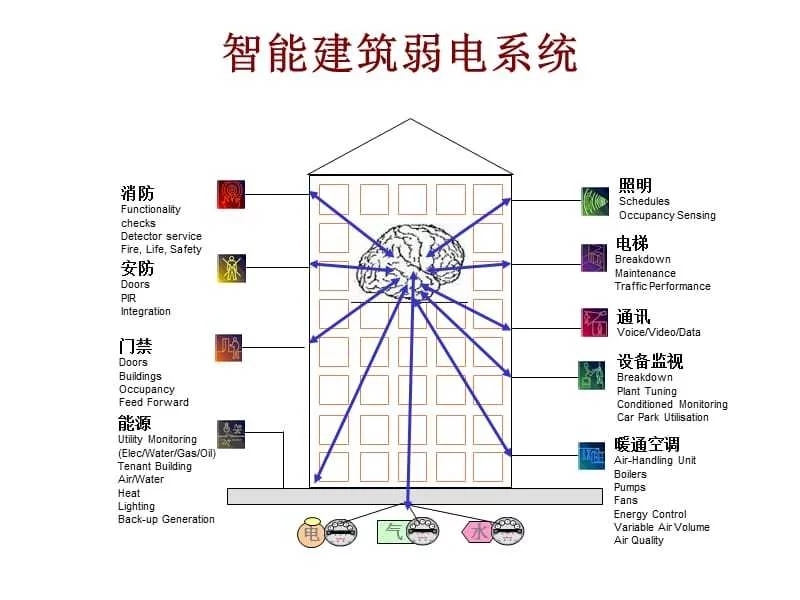

楼宇自控ba系统是指楼宇中电力设备，如电梯、水泵、风机、空调等，其主要工作性质是强电驱动。通常这些设备是开放性的工作状态，也就是说没有形成一个闭环回路。只要接通电源，设备就在工作，至于工作状态、进程、能耗等，无法在线及时得到数据，更谈不上合理使用和。现在楼宇自控是将上述的电器设备进行在线监控，通过设置相应的传感器、、光电控制等，对设备的工作状态进行检测，并通过线路返回控制机房的中心电脑，由电脑得出分析结果，再返回到设备终端进行调解。
在二十一世纪的今天，随着计算机技术和信息技术突飞猛进的发展。对大楼内的各种设备的状态监视和测量不再是随线式，而是采用扫描测量。系统控制的方式由过去的中央集中监控，转而由高处理能力的现场控制器所取代的集-散型控制系统，中央机以提供报表和应变处理为主，现场控制器以相关参数自动控制相关设备，来达到控制目的。对建筑设备用计算机管理系统来代替操作人员，或作其补充措施，是一种自然发展。自动控制技术经过简单的机械控制器控制、常规仪表控制，进入一个崭新的阶段--计算机控制。
近年来国内高层建筑不断兴建，它的特点是高度高、层数多、体量大。面积可达几万平方米到几十万平方米。这些建筑都是一个个庞然大物，高高的耸立在地面上，这是它的外观，而随之带来的内部的建筑设备也是大量的。为了提高设备利用率，合理地使用能源，加强对建筑设备状态的监视等，自然地就提出了楼宇自动化。
BA系统

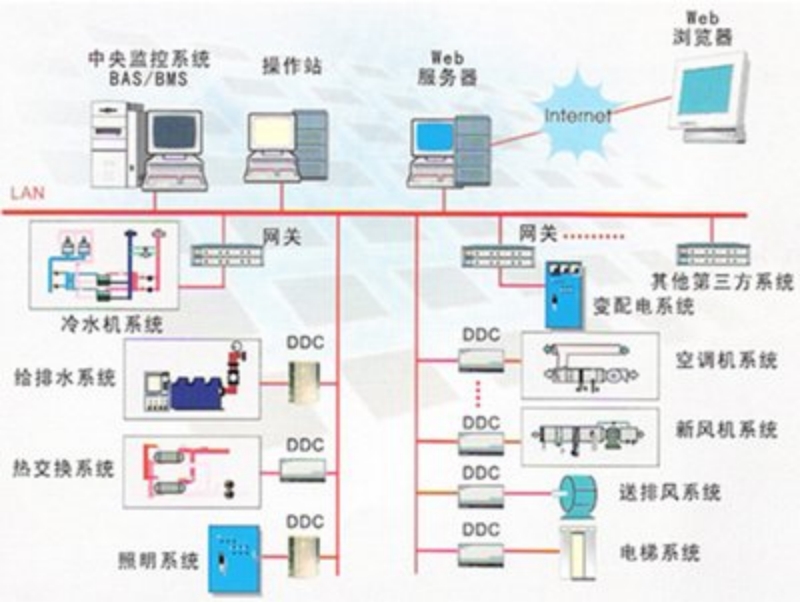

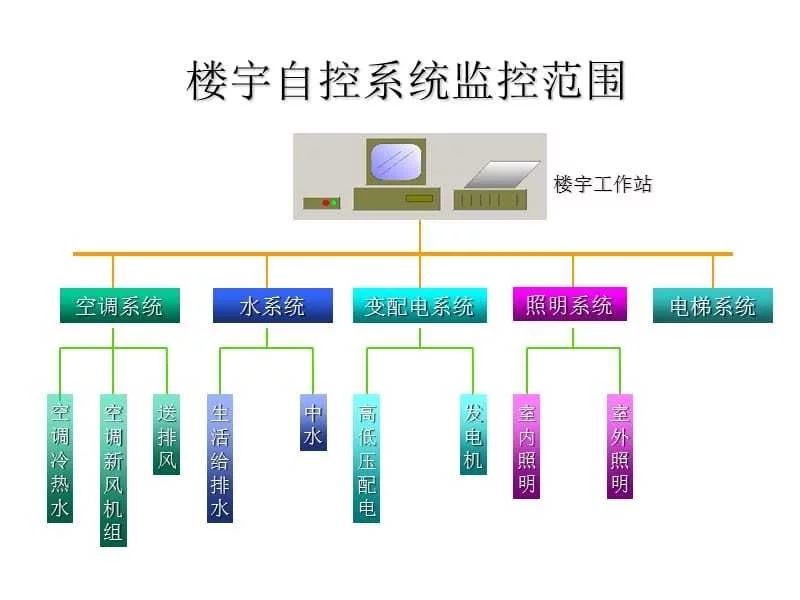

它是依据现化调节论中分发型布式调节说法而开发的集散型平台,是有一起操作方法、治理和分布调节职能的综上监察平台。平台的目标值是对产品材料物内通常数有限公司设施实行现化计算出来机新技术实行局面有效果的监察和治理,提高认识产品材料物内大多数设施居于有效率、节能环保、合情合理的电脑运行情形。楼宇设备自控系统(Building Automation System-RTU)主要是建筑物的变配电设备、应急备用电源设备、蓄电池、不停电源设备等监视、测量和照明设备的监控，给排水系统的给排水设备、饮水设备及污水处理设备等运行、工况的监视、测量与控制，的次热源设备、空调设备、通风设备及环境监测设备等运行工况的监视、测量与控制，热力系统的热源设备等运行工况的监视,以及对电梯、自动扶梯设备运行工况的监视。通过RTU实现对建筑物内上述机电设备的监控与管理,向用户创造更舒适安全的环境，发挥设备整体的优势和潜力，提高设备利用率，优化设备的运行状态和时间(但并不影响设备的工效)，从而可延长设备的服役寿命，降低能源消耗，减低维护人员的劳动强度和工时数量。最终，降低了设备的运行成本。
空调机组
轴流风扇的调控:轴流风扇由RTU调控系统按每天都在首先需要安排的用时及要求来的调控轴流风扇的起停并日志加载用时减少。在高低压配电双回路错误代码先决条件下禁用开启设备。 环境体温有效保持:会根据測量的回风口环境体温与设制值的测量误差，使用计算出，经比例表积份微分(PID)规律公式有效保持水控制阀，在秋季过量空气系数下，环境体温远远超出设制环境体温时放大水阀，环境体温降到设制环境体温时关小水阀，使供风环境体温恢复在设制的比率内。 进气阀控住:选择在线测量到的房间內外溫度,做出计算出有点，通过经济状况正常运行行为，在足够了干净卫生允许状况下，以免通过超小中央冰箱比例表，多方面采取房间内排风，换季时节多方面采取房间外新鲜空气的肯定调理效果，以实现合理利用制热量的消费，另外足够了冰箱的标准要求。 风压力差报案声音:做出活性炭过滤芯风压力差检查测量与堵赛报案声音。 协同保持:生产的排烟风机、水阀、风阀协同保持，在取消生产的排烟风机时取消水阀和风阀。 在线检测: 排风摄氏度，屋外摄氏度，引风机动态，手重新动态。 警报: 设配故障率问题警报。故障率问题警报一同打印出维护派订单，及在PLC造成。 中共中央监控摄像头显视缩印:性能参数，睡眠形态，告警，最新流程步骤图(修改值、检测的值、睡眠形态等)新风机组
排轴流离心风机把握:排轴流离心风机由RTU体统按整天再次编撰的時间节假日软件来把握排轴流离心风机的开关并记录好启动時间增长。在配电盘回路开关系统故障状况下不可以开机启动。 体温有效管控:不同请求在制定屋外体温检查点，程序将不同在测量的屋外体温、补风体温与管控体温，确定来计算，经正比积份微分(PID)规律公式有效管控冰水的气动调节阀，体温太高时放大冰水阀，体温太低时关小冰水阀，使补风体温形成在管控的规模内。 检查: 排风湿度，室外运动湿度，轴流压缩机感觉，系统故障、手自動感觉，排通风管道静水压值，轴流压缩机发动机转速。 报案: 轴流式风机问题报案。问题报案另外彩打维护保养派客户订单，及在串口通信反映出。 中央军事监视表明与网页打印:参数值，情况下，报警装置，静态程序流程表(确定值、侧量值、情况下等)。其他通风设备
轴流真空轴流风扇抑制:送轴流真空轴流风扇、排轴流真空轴流风扇由RTU系统确定各种需求及每顿饭先要编辑的精力假期小程序来抑制轴流真空轴流风扇的起停并收录运营精力累计。春季有效充分的凭借半夜风，拉低空调机正能量衰减。在变配电管路机械故障经济条件下禁用开机启动。 检查: 罗茨风机工作状态。 报警功能声音灯: 真空风机问题报警功能声音灯。问题报警功能声音灯还直接打印维修部派工单系统，及在PLC表示。 中央政府监管显示信息与直接打印:产品参数，情况下，报警灯，手会自动情况下、最新注意事项图(设制值、在线测量值、情况下等)。冷水机组系统
清水风冷热泵机组组模式的摄像头监控，RTU模式按每星期提前编辑的期限国家节假日软件来操纵制冷模式的自动启停和控制各 机械设备的事业阶段。 容载什么意思调节:侧量制凉开水供出水口温暖、出水口客流量，求算我们的现场冷容载什么意思，体统要根据求算成果调节凉开水机柜进入的台数及凉开水机柜的冷却量，于是体现节能降耗的最终目的。 差压把控好:只能根据冷藏水供循环水差压把控好旁通阀的油管压力，以切实保障软件系统供循环水湿度的静态平衡。 设施设备群控:凉开水制冷工作机柜装置的群控功效键，依据变压器容量定时启/停凉开水制冷工作机柜，并具有着选用和修订有效有效把控运作功效键。凉开水制冷工作机柜内的各样程序与整个过程运作将借助标usb接口由凉开水制冷工作机柜统上的有效有效把控板读取硬盘。当旁通用户数据流量可可达到一架泵用户数据流量时，叫停一架增压泵，当总供进水管差压低过选用值时重置增压泵，以可可达到字段有效有效把控，进行空调挂机装置综合管理工业节能的主要目的。装置显示信息速冻增压泵的加载程序和短信报警短信报警。 监测技术:冰水汽轮发电机系統的使用壮态,使用用时叠加,各基本原则水的热度、水流量、水平线、放入电流量、额定电压. 告警器:凉开水汽轮发电机组体统设备故障率告警器，水的温度小于限量值告警器。设备故障率告警器而且打印图片修理派客户订单，及在PLC反映落实。中央监控显示与打印:参数，状态，报警，动态流程图(设定值、测量值、状态等)。
2.给落水管系統 掌握:可跟据日常冷水机、日常洗手池的三峡水位线自动驻车日常抽水机;可跟据污洗手池的三峡水位线掌握废气泵的自动驻车。 报案:的活上水管超底水量报案,的活抽水泵故章报案.故章报案并且打印文件维修保养派客户订单,及在PLC反映出中央监控显示与打印:水池、生活水箱、污水池水位状态，生活水泵与污水泵状态及报警。
3.变配电盘软件系统 从时代大厦的安全的性了解，中心地方视频监控体统对供配电盘房的管于变供配电盘概况，全面实施平常进行更新跟踪而不作为把控，一般 强电回路开关凡事把控工作均留下给直播 管于把控器或工作人工实行。可进行更新跟踪接下来物理量: 探测:髙压转换面板旋转开关、低工作电流值转换面板旋转开关和母联转换面板旋转开关的运作形态;低工作电流值配电盘柜的工作电流值、工作电流、输出功率质数、有功电度和无功电度; 報警:电力变压器超温報警，汽车油箱低油位報警，发电站机润滑的油超温報警，蓄電池低的电压報警，漏电开关满负荷量報警,交流电超过了固定值報警。错误码報警还复印抢修派订单，及在串口通信展现。 4.户外照明软件系统 灯具专用设备的有效操作主要采用分电路及的时间表定时电面板开关，避免浪费资源，并监测站各电路的岗位模式。RTU专用设备按二次排版的的时间假期旅游源程序来进行灯具专用设备专用设备的电面板开关有效操作及窃听其模式; 通常灯饰光照监控器:空航障碍性灯，楼梯口等处棚内灯饰光照; 非常规灯饰设计风控:可靠灯饰设计、突发灯饰设计、蔬散符号灯饰设计;(基本上情况报告下非常规灯饰设计风控和任何拥有消防火灾配套设施一个并不收录BA处理好预案中) 5.客控控制系统 6.电梯安装控制系统 监测站:客梯由RTU程序优化跟踪客梯的正常运行情形; 报警装置声音:由RTU系统性对电梯安装机械故障通过报警装置声音。三．控制系统
控制系统采用DDC控制，装设在回风管内的温度传感器所检测的温度送往DDC控制器与设定点温度相比较，用比例积分加微分控制，输出相应的电压信号，控制装在回水管上的电动调节阀的动作，使回风温度保持在所需要的范围。
1)装设在送风管内的湿度传感器所检测的湿度送往 DDC控制器与设定点湿度比较，用比例积分控制，输出相应的电压信号，控制电动蒸汽阀的动作，使送风湿度保持在所需要的范围。
装设在回风管及新风管的温度及湿度传感器所检测的温/湿度送往DDC控制器进行回风及新风焓值计算，按回风及新风焓值的比例，输出相应的电压信号，控制回风风门及新风风门的比例开度，使系统节能。
系统中所有检测数据，均可以在显示屏上显示出来，如:
-新风、回风、送风之温湿度
-过滤器淤塞报警
-风机开停状态
2)通过 DDC控制器内预先编写的逻辑程序，系统可执行下列连锁功能。装设在新风入口处的风门与风机连锁。当风机停止后，新风风门全关。-电动调节阀与风机启动连锁。当风机停止后，电动调节阀亦同时关闭。-风机启停状态是用差压开关检测的。当风机启动后，风机两侧的差压超时其设定值时， 差压开关内的常开触点闭合，信号送往 DDC控制器，系统的控制程序立即投入运行。
3) 通过手提检测器可现场提取及修改DDC内的任何数据，如
-传感器检测范围
-控制程序参数，包括输入端到输出端等。
4) 通过 DDC上与网络控制器连接，成为中央的最基本监控单元。

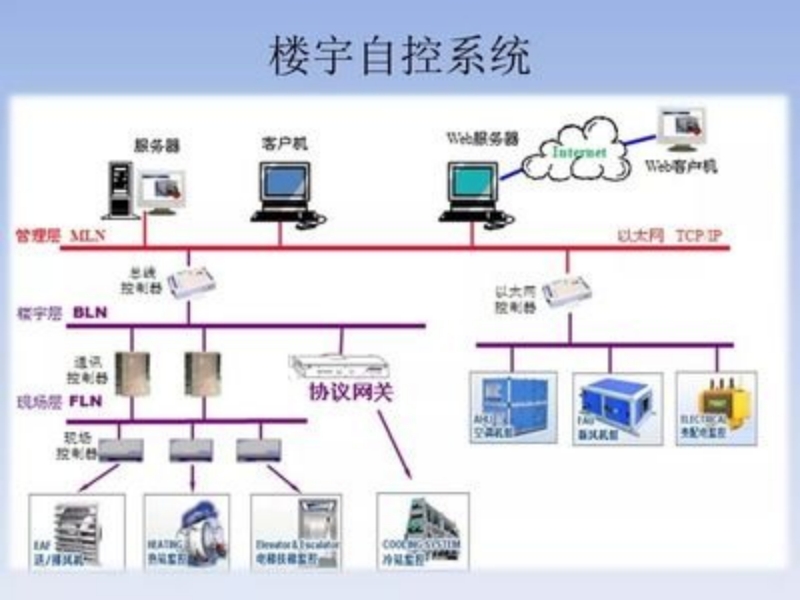

以WindowsNT为操作平台，采用工业标准的应用软件、集散控制系统、二级网络结构，全中文化的图形化操作界面监视整系统的运行状态，提供现场图片、(如空调控制系统图)、实时曲线图、监控点表、绘制平面布置图，以形象直观的动态图形方式显示设备的运行情况。绘制平面图或流程图并嵌以动态数据，显示图中各监控点状态，提供修改参数或发出指令的操作指示。
可提供多种途径查看设备状态，如通过平面图或流程图，通过下拉式菜单或进行常用功能操纵，以单击鼠标的方式可逐及细化地查看设备状态及有关参数。
控制功能:
能在上通过对图形的操作即可对现场设备进行手动控制，如设备的ON/OFF控制;通过选择操作可进行运行方式的设定，如选择现场手动方式或自动运行方式;通过交换式菜单可方便地修改工艺参数。
对系统的操作权限有严格的管理，以保障系统的操作安全。对操作人员以通行字的方式进行身份的鉴别和管制。操作人员的根据不同的身份可分为从低到高5-10个安全管理级别。
先进的报警功能:
当系统出现故障或现场的设备出现故障及监控的参数越限时，均产生报警信号，报警信号始终出现在显示屏最下端，为声光报警，操作员必须进行确认报警信号才能解除，但所有报警多将记录到报警汇总表中，供操作人员查看。报警共分4个优先级别。
报警可设置实时报警打印，也可按时或随时打印。
综合管理功能:
对有研究与分析价值、应长期进行保存的数据，建立历史:采用流行的通用标准关系型数据库软件包和硬盘作为建立数据库，并形成曲线图等显示或打印功能。
提供汇总报告，作为系统运行状态监视、管理水平评估、运行参数进一步优化及作为设备管理自动化的依据，如能量使用汇总报告，记录每天、每周、每月各种能量消耗及其积算值，为节约使用能源提供依据;又如设备运行时间、起停次数汇总报告(区别各设备分别列出)，为设备管理和维护提供依据。
可提供图表式的时间程序计划，可按日历定计划，制订楼宇设备运行的时间表。可提供按星期、按区域及按月历及节假日的计划安排。
传感器
传感器是自控系统中的首要设备，它直接与被测对象发生联系。它的作用使感受被测参数的变化，并发出与之相适应的信号。在选择传感器时一般有三个要求:高准确性、高稳定性、高灵敏度。
1. 温度传感器:
楼宇工程中应用的主要接触式温度传感器，如热电阻、热电偶、PTC硅感应器等，由于测温元件与被测介质需要进行充分的热交换，测量常伴有时间上的滞后。如Pt1000其在0℃时电阻为1000Ω，随着温度的升高电阻减小，灵敏度一般在3~4Ω/K，响应速度一般在15~30秒。
2. 压力传感器:常用的有电气式压力传感器，将被测压力的变化转换为电阻、电感等各种电气量的变化，从而实现压力的间接测量。常用的有压差开关、表压传感器、静压传感器等。
3. 流量传感器:常用的是电磁流量计，由法拉第电磁感应定律知，在磁场中运动并切割磁力线的导体中会有感应电动势产生，此感应电动势与流体的体积流量呈线性关系。如果是改造还可以采用超声波流量计，方便安装和维护。
4. 湿度传感器:用于测量室内空气相对湿度。
5. 液位传感器:用于控制水箱、水池等的上限、下限液位。
在自动控制系统中，它接受控制器输出的，并转换成直线位移或角位移，来改变调节阀的流通截面积，以控制流入或流出被控过程的物料或能量，从而实现过程参数的自动控制。
6. 风阀执行器:用于控制安装于新风、回风口的风阀，既可进行开关控制，也可进行开度控制。执行器设有万能夹具，可直接夹持在风阀的驱动轴上，设有手动复位钮，在故障时可手动调节。根据风管横截面的大小可选择不同扭矩的执行器。
7. 水管阀门执行器:与阀门配套使用，有开关式和调节式两种，开关式一般口径大，在冷热站中用于控制各系统工艺管道的开启和关闭、各种工况间的切换等;调节式主要用于控制流量，在空调机组中，根据控制器的温湿度设定值控制回水流量和蒸汽加湿的流量，使温湿度维持在设定值。

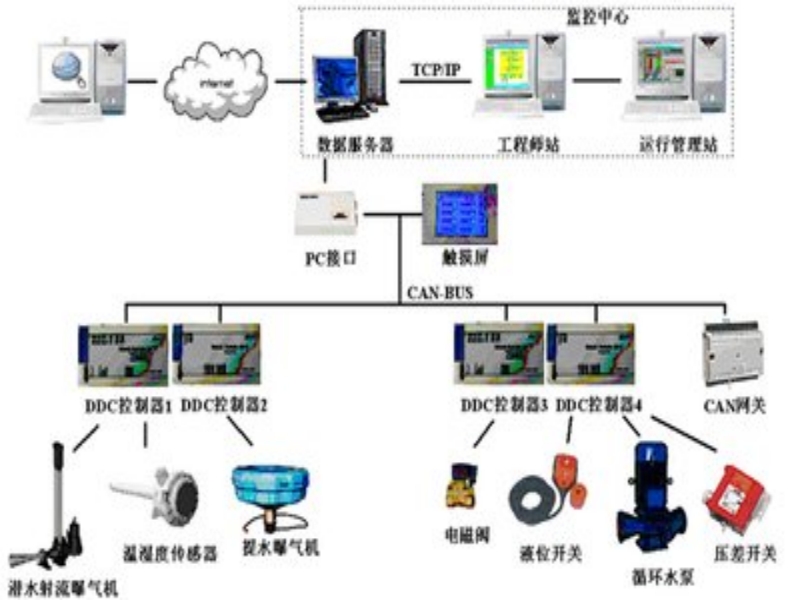

现场控制器(DDC)
DDC是用于监视和中有关机电设备的控制器，它是一个完整的控制器，有应有的软硬件，能完成独立运行，不受到网络或其它控制器故障的影响。根据不同类型的监控点数提供符合控制要求和数量的控制器。每处DDC 具有10-15%点数的扩充或余量。
(1)控制器构成符合以下要求:
A) 以32位或16位微处理器的可编程DDC
B) 具有可脱离中央控制主机独立运行或联网运行能力
C) 具有电源模块
D) 具有通信模块
E) DDC 有在模板LED显示每个数字输入，输出点的实时变化状态。当外电断电时，DDC的后备电池可保证RAM中数据在60天不掉失。
F) 当外电重新供应时，在无需人工干预的情况下，DDC能自动恢复正常工作。
G) 当DDC存储的数据非正常丢失时，用户可通过现场标准串行数据接口和通过网络操作将数据重新写入DDC控制器。
H) DDC的操作程序与应用程序皆采用PPCL高级语言编写。
I) DDC程序的编写，修改即可在上进行，也可通过便携机进行。
J) DDC在外电断时，同时后备电池丢失时，能存储其应有程序。
K) DDC的采集精度与传感器的精度相匹配。
L) 工作环境:温度0度到50度，相对湿度0-90%
M) 电源:AC220V, ±10%,50HZ。
2)DDC具备以下功能:
定时启停自适应启/停
自动幅度控制需求量预测控制
事件自动控制扫描程序控制与警报处理
趋势记录全面通信能力
中央管理工作站系统由PC主机、彩色大屏幕显示器及打印机组成，是BA系统的核心，它直接可以和相连。整个大厦内所受监控的机电设备都在这里进行集中管理和显示，内装工作软件提供给操作人员下拉式菜单、人机对话、动态显示图形，为用户提供一个非常好的、简单易学的界面，操作简单，操作者无需任何先进软件知识，即可通过鼠标和键盘操作管理整个控制系统。

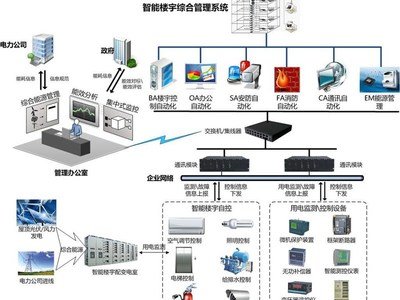

最近几年，未来的楼宇被人们认为将会是充满了各种各样的智能设备。楼宇控制网络中的传感器、执行器、阀门等都是智能的，楼宇的基础设施能无缝隙的将数据网和控制网连接起来，形成整体的楼宇网络。 整体的楼宇网络将成为未来楼宇控制的典范。在九十年代中，人们逐渐对楼宇自控中信息的传递形成了新的概念: 智能设备、传感器、执行器形成能自主的控制环境即智能的温度传感器、 电灯开关、窗帘、电梯按钮、读卡机等能混和一体的工作。 网络新一代的智能设备能无缝隙的将各种网络如国际互联网、企业网或楼宇的广域网、局域网等连接起来。 全球联网，随着网络、设备和系统的发展，用户能在世界上任何地方，任何时间对智能楼宇网络上任何一点进行远程访问。 整体的楼宇网络概念已不再是一个对将来的期望，今天它正在发生中。提供智能设备、子系统和系统的厂家正在如指数般的成长。这种推动力主要来自于业主们,他们对楼宇物业集成度的要求越提越高,这也是合理的。因为在今天,楼宇自控子系统如门禁、闭路电视、电梯、空调暖通、保安和消防中的智能产品都已问世了。
